부식성 산업 시스템용 PTFE 튜빙: 실무 엔지니어를 위한 현장 가이드

소개

처음 화학 물질 전달 시스템 작업을 시작했을 때 공장 운영자로부터 한 가지 질문이 계속 제기되었습니다. "부식성 서비스에서 우리 배관이 왜 그렇게 빨리 고장나는 걸까요?"

대부분의 경우 문제는 펌프나 밸브, 프로세스가 아니라 튜브였습니다.

PTFE 튜빙이 게임 체인저가 되는 곳이 바로 여기입니다. 실제 산업 환경, 특히 화학 처리, 반도체 습식 벤치 및 특수 가스 시스템에서 PTFE 기반 튜빙은 안정적인 생산과 지속적인 유지 관리 중단 사이의 차이가 되는 경우가 많습니다.

이 기사에서는 이론뿐만 아니라 실제로 사용할 수 있는 비교, 현장 경험 및 실제 선택 규칙을 포함하여 실제 프로젝트에서 PTFE 튜빙을 평가, 선택 및 적용하는 방법을 안내합니다.

이 페이지에서

• PTFE 튜빙의 실제 정의와 중요한 이유

• 구조 및 성능 특성

• 실제 산업에서 PTFE 튜브가 사용되는 곳

• PTFE 튜빙과 기타 산업 자재 비교

• 프로젝트에 PTFE 튜브를 선택하는 방법

• 설치 팁 및 일반적인 실수

• 유지보수, 수명 및 고장 예방

• FAQ

PTFE 튜빙의 실제 정의와 중요한 이유

간단히 말해서 PTFE 튜빙은 폴리테트라플루오로에틸렌으로 만든 불소중합체 기반 파이프 재료입니다. 일상적인 엔지니어링 작업에서 나는 보통 다음과 같이 설명합니다.

이는 공격적인 화학물질에 대한 "비반응 고속도로"입니다.

금속 파이프와 달리 PTFE 튜빙은 산, 알칼리 또는 산화제와 쉽게 반응하지 않습니다. 따라서 부식이 단순한 위험이 아니라 잘못된 재료를 사용할 경우에도 부식이 보장되는 환경에서 매우 가치가 있습니다.

제가 일했던 화학 공장에서는 PTFE 튜빙이 일반적으로 다음과 같은 용도로 사용됩니다.

• 산 이송 라인

• 초순수 화학 물질 전달 시스템

• 반도체 습식 가공 라인

• 가스 샘플링 시스템

가장 큰 장점은? 혼돈 속에서의 안정성 - 온도 변화, 화학적 공격 및 압력 변화.

구조 및 성능 특성

PTFE 튜빙의 성능이 왜 그렇게 좋은지 이해하려면 구조를 살펴봐야 합니다.

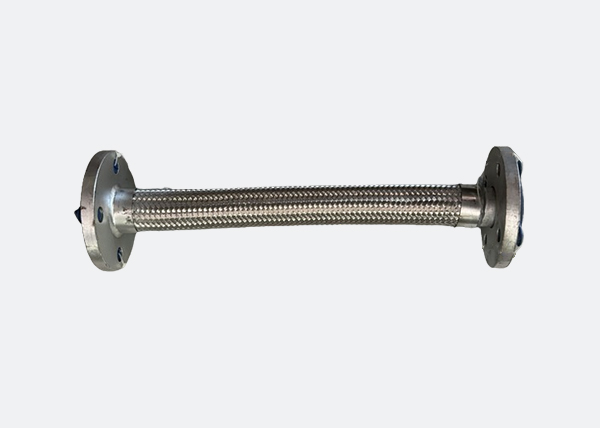

강화 버전(산업 프로젝트에서 종종 지정)의 PTFE 튜빙에는 다음이 포함될 수 있습니다.

• 내부 PTFE 라이너(내화학성층)

• 스테인리스 편조 보강(내압성)

• 외부 보호 PTFE 또는 폴리머 층

성능 요약표

내 경험에 따르면 가장 큰 교훈은 내구성뿐만 아니라 일관성입니다. PTFE 튜브는 열악한 조건에서도 예상대로 작동합니다.

실제 산업에서 PTFE 튜브가 사용되는 곳

저는 개인적으로 여러 산업 분야에서 PTFE 튜빙이 사용되는 것을 보았지만 가장 까다로운 산업 분야는 다음과 같습니다.

1. 화학 처리 공장

HCl, H2SO₄, HF 등의 산 수송에 사용됩니다.

2. 반도체 제조

초청정 화학물질 분배 시스템에 사용됩니다.

3. 의약품 생산

오염 제어가 중요한 곳에 사용됩니다.

4. 식품 및 음료 시스템

CIP(Clean-In-Place) 화학 라인에 사용됩니다.

5. 에너지 및 가스 시스템

샘플링 및 부식성 가스 처리에 사용됩니다.

많은 엔지니어들을 놀라게 하는 것은 PTFE 튜빙이 극한의 화학에만 사용되는 것이 아니라 압력보다 오염 제어가 더 중요한 정밀 환경에서도 사용된다는 것입니다.

PTFE 튜빙과 기타 산업 자재 비교

저는 고객이 재료를 선택하도록 도울 때 항상 직접적인 비교를 보여줍니다.

재료 선택 비교표

제가 주로 고객에게 말하는 내용은 간단합니다.

유체가 강철을 파괴할 수 있는 경우 PTFE 튜빙이 가장 안전한 장기 옵션인 경우가 많습니다.

프로젝트에 PTFE 튜브를 선택하는 방법

선택은 대부분의 실수가 발생하는 곳입니다. 수년에 걸쳐 저는 간단한 체크리스트를 개발했습니다.

주요 선택 요소:

• 화학적 호환성(항상 우선)

• 온도 범위

• 압력 등급

• 유연성 요구 사항

• 설치환경(실내/실외)

• 흐름 순도 요구 사항

내가 사용하는 빠른 엔지니어링 규칙:

• 강산 → PTFE 튜빙 필수

• 고압 + 화학 → 강화 PTFE 튜빙

• 저위험 수자원 시스템 → 대체 재료 가능

일반적인 크기 조정 참조 표

설치 팁 및 일반적인 실수

아무리 좋은 PTFE 튜브라도 잘못 설치하면 고장날 수 있습니다. 나는 이것을 현장에서 여러 번 보았습니다.

모범 사례:

• 급격한 굽힘 방지(최소 굽힘 반경 사용)

• 긴 수평 실행 지원

• 호환 가능한 피팅(PTFE 또는 라이닝된 강철)을 사용하십시오.

• 연결을 과도하게 조이지 마십시오.

일반적인 실수:

• 튜브에 직접 금속 클램프 사용

• 열팽창 무시

• 공유 라인에서 호환되지 않는 화학물질 혼합

• 진동 영향을 과소평가

제가 기억하는 실제 사례 중 하나는 고객이 반복적으로 누출 문제를 겪었다는 것입니다. 이는 튜브 품질 때문이 아니라 스테인리스 피팅을 과도하게 조여 PTFE 라이너를 짓눌러서 발생했습니다.

유지보수, 수명 및 고장 예방

제가 종종 PTFE 튜빙을 추천하는 한 가지 이유는 유지 관리 요구 사항이 적기 때문입니다.

그러나 "낮은 유지 관리"가 "유지 관리가 필요하지 않음"을 의미하는 것은 아닙니다.

유지 관리 체크리스트:

• 월간 육안 검사

• 연결 지점의 응력을 확인하세요.

• 변색이나 변형을 모니터링

• 표면 균열이 나타나면 교체하십시오.

기대수명표

현장 경험에 따르면 대부분의 실패는 중대한 실패가 아니라 설치 또는 오용 문제입니다.

FAQ

1. PTFE 튜빙이 스테인레스 스틸 파이프보다 좋나요?

부식성 환경에서는 가능합니다. 스테인레스 스틸은 여전히 ​​강산에 부식됩니다.

2. PTFE 튜빙이 고압을 견딜 수 있습니까?

예, 특히 편조 강철 층이 있는 강화 버전입니다.

3. PTFE 튜빙을 손상시킬 수 있는 화학물질은 무엇입니까?

거의 없습니다. 일부 용융된 알칼리 금속과 극도의 불소 조건이 영향을 미칠 수 있습니다.

4. PTFE 튜빙은 식품용으로 안전한가요?

예, 식품 등급 및 제약 시스템에 널리 사용됩니다.

최종 생각

화학 시스템 설계 경험에 따르면 PTFE 튜빙은 단순한 재료 선택이 아니라 신뢰성 전략입니다.

시스템을 평가할 때 "PTFE 튜빙을 사용할 수 있나요?"라고 묻지 않습니다.
나는 묻습니다. “그렇지 않을 여유가 있나요?”

부식성, 고순도 또는 고위험 환경에서 적절하게 선택하고 설치하면 안정성, 안전성 및 긴 서비스 수명을 일관되게 제공합니다.
