PFA 사출 성형 엘보: 불소중합체 엔지니어링 관점에서 본 실용적인 산업 가이드

소개: 고순도 시스템이 PFA 사출 성형 엘보우에 의존하는 이유는 무엇입니까?

불소중합체 배관 시스템을 사용하는 일상 작업에서 한 가지 문제가 계속해서 나타납니다. 누출, 오염 또는 재료 고장 없이 공격적인 고순도 유체를 안전하게 방향을 바꾸는 방법입니다.

이것이 바로 PFA 사출 성형 엘보우가 중요한 부분입니다.

불소수지 장비와 PTFE 라이닝 시스템을 다루는 제조업체로서의 내 관점에서 볼 때, 나는 이 부품을 단순한 부품이 아니라 초청정 화학 파이프라인의 핵심 연결 지점으로 봅니다. 반도체 습식 공정 시스템, 제약 유체 이송 및 전자 화학 유통에 널리 사용됩니다.

팔꿈치에 문제가 생기면 전체 시스템이 영향을 받을 수 있습니다. 따라서 이를 올바르게 이해하는 것은 선택 사항이 아니라 필수입니다.

목차

• PFA 사출 성형 엘보 란 무엇입니까?

• PFA 재료가 가혹한 환경에서 성능을 발휘하는 이유

• 공장 경험을 통해 설명되는 제조 공정

• 하이테크 산업의 실제 산업 응용

• 비교: PFA vs PTFE vs PVDF 피팅

• 엔지니어와 구매자를 위한 선택 가이드

• 현장 경험을 통한 설치 팁

• 일반적인 문제와 실제적인 해결책

• FAQ

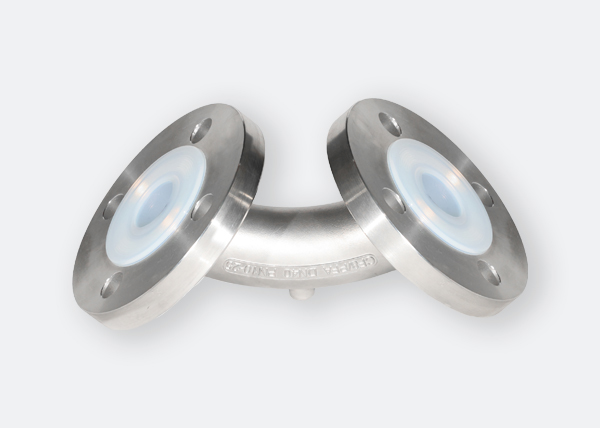

PFA 사출 성형 엘보 란 무엇입니까?

PFA 사출 성형 엘보우는 화학 물질 운송 시스템에서 흐름 방향(보통 45° 또는 90°)을 변경하는 데 사용되는 파이프 피팅입니다.

정밀사출성형 기술을 이용해 PFA(Perfluroalkoxy Alkane)로 만들어졌습니다.

간단히 말해서 나는 종종 다음과 같이 설명합니다.

부식성 액체가 재료와 반응하지 않고 파이프라인 내부에서 안전하게 회전할 수 있도록 하는 곡선형 커넥터입니다.

주요 특징:

• 고순도 구조

• 부드러운 내부 흐름 경로

• 우수한 내화학성

• 고온 유체 시스템에 적합

일반적인 산업은 다음과 같습니다.

• 반도체 제조

• 화학 처리 공장

• 의약품 생산

• 고순도 수처리 시스템

PFA 재료 성능: 가혹한 시스템에서 작동하는 이유

내 엔지니어링 경험으로 볼 때 PFA는 PTFE보다 내화학성과 더 나은 가공성을 결합했기 때문에 눈에 띕니다.

많은 플라스틱과 달리 다음과 같은 경우에는 쉽게 분해되지 않습니다.

• 강산(HCl, H2SO₄)

• 강염기(NaOH)

• 유기용매

재료 성능 비교(산업 참조)

출처: 불소중합체 엔지니어링 핸드북(ASTM 기반 산업 참고자료, 2023)

내 경험에 따르면 엔지니어가 순도와 제조 가능성이 모두 필요할 때 PFA가 선택되는 경우가 많습니다.

제조 공정: 실제 생산에서 보는 방법

PFA 사출 성형 팔꿈치는 단순해 보이지만 생산 공정은 매우 민감합니다.

우리 시설에서는 엄격한 통제 단계를 따릅니다.

1. 원료 선정

안정적인 용융 흐름 특성을 지닌 고순도 PFA 수지를 사용합니다.

2. 정밀 가열 및 용해

PFA는 분자 분해를 방지하기 위해 조심스럽게 가열되어야 합니다.

3. 사출 성형 공정

용융된 PFA는 제어된 압력 하에서 정밀 금형에 주입됩니다.

4. 냉각 및 구조적 안정화

제어된 냉각으로 치수 정확성과 응력 감소가 보장됩니다.

5. 후가공 및 검사

우리는 다음을 검사합니다:

• 벽 두께 균일성

• 표면 매끄러움

• 내부 흐름 무결성

작은 편차라도 장기적인 시스템 신뢰성에 영향을 미칠 수 있습니다.

하이테크 산업의 실제 산업 응용

내 프로젝트 경험에 따르면 PFA 사출 성형 엘보는 순도가 손상될 수 없는 시스템에서 특히 중요합니다.

반도체 산업

사용 대상:

• 습식 에칭 시스템

• 화학 물질 전달 파이프라인

• 포토레지스트 유통 라인

제약 산업

사용 대상:

• 멸균 유체 이송

• API 생산 시스템

화학 산업

사용 대상:

• 산 이송 라인

• 부식성이 높은 유체 라우팅

전자제품 제조

사용 대상:

• 초순수 약품 공급 시스템

• 프로세스 파이프라인 청소

한 반도체 고객은 PFA 엘보우로 전환하면 오염으로 인한 가동 중지 시간이 크게 줄어들었다고 말했습니다.

비교: PFA vs PTFE vs PVDF 피팅

많은 구매자가 어떤 재료가 가장 좋은지 묻습니다. 내 대답은 항상 다음과 같습니다. 시스템에 따라 다릅니다.

피팅 재질 비교(산업 데이터)

출처: 플라스틱 엔지니어링 협회 자료 보고서, 2022

내 관점에서는:

• PFA = 고순도 + 투명도 시스템에 가장 적합

• PTFE = 극도의 내화학성에 가장 적합

• PVDF = 비용 효율적인 일반 솔루션

선택 가이드: 엔지니어의 선택을 돕는 방법

PFA 사출 성형 엘보우를 선택할 때 저는 일반적으로 다음 네 가지 핵심 요소에 중점을 둡니다.

1. 화학적 호환성

"산 또는 염기"뿐만 아니라 정확한 유체 유형을 확인하십시오.

2. 온도 범위

연속 온도와 최고 온도가 중요합니다.

3. 시스템 순도 수준

반도체 시스템에는 Ultra-Clean 등급이 필요합니다.

4. 압력 및 흐름 설계

부적절한 크기 조정은 난기류 또는 스트레스 포인트로 이어집니다.

실용적인 팁:

• 고순도 시스템을 위해 매끄러운 내벽을 선택하세요.

• 고유량 시스템에서 급격한 각도 전환 방지

• 파이프 OD/ID와 피팅 크기를 엄격하게 일치시키세요.

현장 경험을 통한 설치 팁

아무리 고품질의 피팅이라도 잘못 설치하면 실패할 수 있습니다.

현장 경험을 통해 저는 항상 다음을 권장합니다.

설치 모범 사례

• 피팅을 과도하게 조이지 마십시오.

• 호환되는 용접 또는 융합 방법을 사용하세요.

• 최종 조이기 전에 정렬을 확인하십시오.

일반적인 실수

• 다양한 불소중합체 시스템 혼합

• PFA 표면에 직접 금속 도구 사용

• 긴 파이프라인의 열팽창 무시

작은 설치 오류로 인해 몇 달 후에 시스템 누출이 발생할 수 있습니다.

일반적인 문제와 실제적인 해결책

문제 1: 연결 지점에서의 누출

해결책: 용접 품질을 개선하고 올바른 토크 제어를 보장합니다.

문제 2: 팔꿈치의 응력 균열

해결책: 벽이 더 두꺼운 성형 디자인을 사용하십시오.

문제 3: 고순도 시스템의 오염

해결책: 인증된 초청정 PFA 등급 피팅으로 전환하십시오.

문제 4: 굴곡부에서의 흐름 난류

해결책: 팔꿈치 반경 설계를 최적화하십시오.

실제 엔지니어링 프로젝트에서 대부분의 실패는 물질적 결함이 아니라 시스템 설계 불일치입니다.

FAQ

1. PFA 사출 성형 팔꿈치는 무엇을 위해 사용됩니까?

고순도 및 부식성 화학 시스템에서 흐름 방향을 변경하는 데 사용됩니다.

2. 피팅에 있어 PFA가 PTFE보다 나은가요?

PFA는 성형 및 용접이 더 쉬운 반면, PTFE는 약간 더 나은 내화학성을 제공합니다.

3. PFA 엘보우가 고온을 견딜 수 있습니까?

예, 시스템 조건에 따라 일반적으로 최대 260°C까지 처리할 수 있습니다.

4. PFA 사출 성형 엘보우가 반도체 용도에 적합합니까?

예, 반도체 습식 공정 시스템에 널리 사용됩니다.

5. 사출성형의 가장 큰 장점은 무엇인가요?

이는 높은 정밀도, 일관성 및 확장 가능한 생산 효율성을 제공합니다.

결론

내 엔지니어링 및 제조 관점에서 볼 때 PFA 사출 성형 엘보는 단순한 파이프 피팅이 아니라 현대 고순도 산업에서 중요한 신뢰성 구성 요소입니다.

Jiangsu JIECHUANG New Materials Co., Ltd.에서는 반도체, 제약, 전자 화학 산업의 까다로운 응용 분야를 지원하기 위해 불소 중합체 가공 기술을 지속적으로 개선하고 있습니다.
