부식성 화학 및 산업 시스템용 PTFE 라이닝 볼 밸브: 불소중합체 장비 제조업체가 제공하는 전체 구매자 가이드

소개: 부식성 응용 분야에서 PTFE 라이닝 볼 밸브가 필수적인 이유는 무엇입니까?

고객이 화학 배관 시스템에 관해 저에게 연락할 때 종종 다음과 같은 간단한 질문을 합니다.

"부식, 누출 또는 빈번한 유지 관리 없이 공격적인 화학 물질을 안정적으로 제어할 수 있는 밸브는 무엇입니까?"

대부분의 경우 내 대답은 PTFE 라이닝 볼 밸브입니다.

수년간 화학 처리, 반도체 생산, 전자 화학 산업을 위한 불소중합체 장비를 설계하고 제조한 후, 저는 밸브 고장이 시스템 가동 중지 시간의 가장 일반적인 원인 중 하나라는 것을 알게 되었습니다. 작은 누출이라도 생산 중단, 안전 위험 및 값비싼 수리 비용으로 이어질 수 있습니다.

PTFE 라이닝 볼 밸브는 금속의 기계적 강도와 폴리테트라플루오로에틸렌(PTFE)의 탁월한 내식성을 결합하여 부식성이 높은 매체를 처리하는 데 가장 신뢰할 수 있는 솔루션 중 하나입니다.

이 가이드에서는 PTFE 라이닝 볼 밸브가 무엇인지, 작동 방식, 사용 위치, 응용 분야에 적합한 밸브를 선택하는 방법에 대해 설명합니다.

 목차

• PTFE 라이닝 볼 밸브란 무엇입니까?

• PTFE가 선호되는 라이닝 소재인 이유

• 볼 밸브의 주요 유형

• 산업용 애플리케이션 및 실제 사용

• PTFE 라이닝 볼 밸브와 기타 밸브 재료 비교

• 올바른 PTFE 라이닝 볼 밸브를 선택하는 방법

• 설치 및 유지 관리 모범 사례

• 자주 묻는 질문

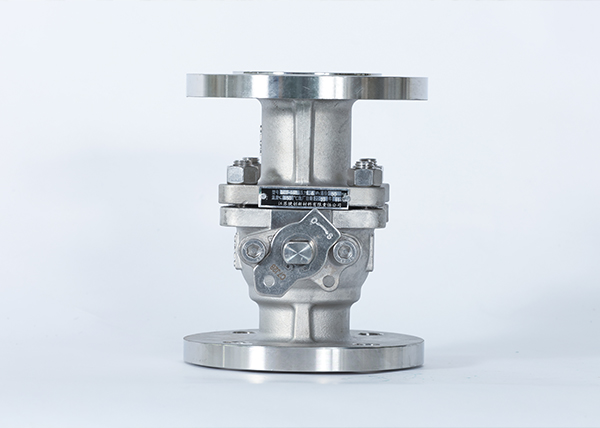

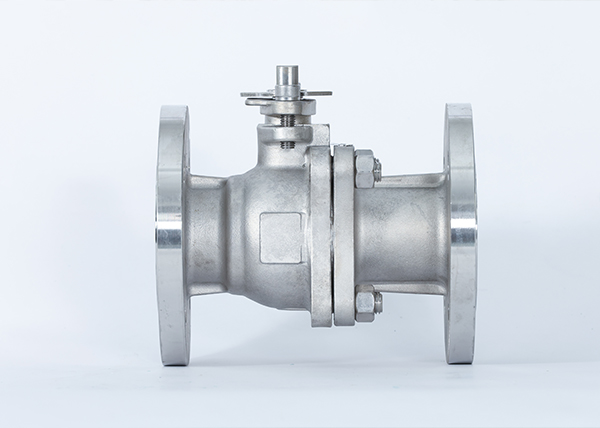

PTFE 라이닝 볼 밸브란 무엇입니까?

PTFE 라이닝 볼 밸브는 중앙 ​​보어가 있는 회전 볼을 통해 유체 흐름을 제어하도록 설계된 1/4회전 밸브입니다.

밸브 본체는 일반적으로 탄소강, 스테인리스강 또는 연철로 만들어지며 유체와 접촉하는 내부 표면은 PTFE로 라이닝되어 있습니다.

이 디자인은 다음을 결합합니다.

• 높은 기계적 강도

• 우수한 밀봉 성능

• 뛰어난 내식성

• 긴 서비스 수명

나는 종종 고객에게 다음과 같이 설명합니다.

PTFE 라이닝 볼 밸브는 외부는 금속의 강도를, 내부는 PTFE의 내화학성을 제공합니다.

그 결과 안정적인 차단 성능을 유지하면서 매우 공격적인 화학물질을 처리할 수 있는 밸브가 탄생했습니다.

PTFE가 선호되는 라이닝 소재인 이유

PTFE는 내화학성이 가장 뛰어난 소재 중 하나로 명성을 얻었습니다.

분자 구조는 대부분의 산업 화학 물질의 공격에 저항하는 거의 불활성인 표면을 만듭니다.

PTFE의 주요 장점

• 강산에 대한 내성

• 강한 알칼리에 강함

• 용매에 대한 내성

• 달라붙지 않는 표면

• 우수한 밀봉 특성

• 고온 저항

PTFE 소재 성능 비교

출처: ASTM 불소중합체 재료 표준 및 산업용 플라스틱 성능 가이드, 2023.

부식성이 높은 환경에서 PTFE는 지속적으로 많은 대체 재료보다 성능이 뛰어납니다.

볼 밸브의 주요 유형

수년에 걸쳐 저는 다양한 작동 조건에 맞는 여러 유형의 볼 밸브를 공급해 왔습니다.

플로팅 볼 밸브

공은 고정되어 있지 않으며 압력을 가하면 약간 움직입니다.

장점:

• 우수한 밀봉 성능

• 컴팩트한 구조

• 비용 효율적

신청:

• 화학 물질 전달 시스템

• 일반 산업 공정

트러니언 장착 볼 밸브

공은 양쪽 끝이 고정되어 있습니다.

장점:

• 큰 직경에 적합

• 낮은 작동 토크

• 고압 성능

신청:

• 석유화학시설

• 대형 산업용 파이프라인

삼방향 볼 밸브

흐름 전환 또는 혼합을 허용합니다.

장점:

• 다중 흐름 경로

• 배관 복잡성 감소

신청:

• 화학물질 투여 시스템

• 공정 제어 시스템

산업용 애플리케이션 및 실제 사용

PTFE 라이닝 볼 밸브는 내식성이 중요한 산업 전반에 걸쳐 널리 사용됩니다.

화학 가공 산업

일반적인 미디어에는 다음이 포함됩니다.

• 황산

• 염산

• 질산

• 수산화나트륨

PTFE 라이닝은 화학적 공격으로부터 밸브 내부를 보호합니다.

반도체 산업

반도체 제조에서는 순도가 가장 중요합니다.

PTFE 라이닝 밸브는 다음 용도로 사용됩니다.

• 화학 물질 전달 시스템

• 습식 에칭 공정

• 고순도 유체 취급

제약 산업

응용 분야는 다음과 같습니다.

• 화학물질 전달

• 공정수 시스템

• 청소 솔루션

환경 보호 시스템

사용 대상:

• 폐수 처리

• 배기가스 처리 시스템

• 산 중화 공정

화학 공장의 한 고객은 기존의 스테인레스 스틸 밸브를 PTFE 라이닝 볼 밸브로 교체했으며 이후 몇 년 동안 유지 관리 빈도를 크게 줄였습니다.

PTFE 라이닝 볼 밸브와 기타 밸브 재료 비교

올바른 밸브 재질을 선택하는 것이 중요합니다.

밸브 재질 비교

출처: 산업용 밸브 선택 핸드북, 2024.

내 경험에 따르면 PTFE 라이닝 볼 밸브는 내화학성과 장기적인 신뢰성 사이에서 최고의 균형을 제공합니다.

올바른 PTFE 라이닝 볼 밸브를 선택하는 방법

많은 구매자는 밸브 크기에만 중점을 둡니다.

실제로는 여러 가지 요소를 고려해야 합니다.

1. 화학적 호환성

식별하다:

• 산 농도

• 용매 구성

• 공정 매체

모든 화학물질이 같은 방식으로 작용하는 것은 아닙니다.

2. 작동 온도

PTFE는 높은 온도에서 잘 작동하지만 온도는 씰과 지지 구성 요소에 영향을 미칩니다.

3. 작동압력

고압 시스템에는 강화된 밸브 설계가 필요할 수 있습니다.

4. 흐름 요구 사항

고려하다:

• 유량

• 압력 강하

• 차단 주파수

5. 작동방법

일반적인 옵션은 다음과 같습니다.

수동 볼 밸브

장점:

• 간단한 조작

• 낮은 유지보수

공압 볼 밸브

장점:

• 빠른 응답

• 원격 작동

전기 볼 밸브

장점:

• 정밀한 제어

• 자동화 통합

밸브 작동 비교

출처: 산업 자동화 밸브 가이드, 2024.

설치 및 유지 관리 모범 사례

최고의 PTFE 라이닝 볼 밸브라도 잘못 설치하면 작동하지 않을 수 있습니다.

설치 팁

• 흐름 방향 확인

• 적절한 플랜지 정렬 확인

• 올바른 볼트 토크를 사용하십시오

• 과도한 파이프 응력을 피하십시오

유지 관리 권장 사항

나는 항상 다음을 권장합니다.

• 정기 씰 검사

• 주기적인 작동 테스트

• 필요한 경우 침전물 청소

• 밸브 토크 모니터링

일반적인 설치 실수

• 플랜지 볼트를 과도하게 조임

• 잘못 정렬된 배관

• 잘못된 액추에이터 크기

• 열팽창 무시

내가 겪는 대부분의 밸브 문제는 제조 결함보다는 설치와 관련된 문제입니다.

자주 묻는 질문

1. PTFE 라이닝 볼 밸브는 어떤 용도로 사용됩니까?

이는 화학, 제약, 반도체 및 산업 시스템에서 부식성이 높은 유체를 제어하는 ​​데 사용됩니다.

2. PTFE 라이닝 볼 밸브가 강산을 처리할 수 있습니까?

예. 일반적으로 황산, 염산, 질산 및 기타 여러 공격적인 화학 물질과 함께 사용됩니다.

3. PTFE 라이닝 볼 밸브는 어떤 온도를 견딜 수 있습니까?

PTFE는 일반적으로 적절한 작동 조건에서 최대 약 260°C까지 작동합니다.

4. PTFE 라이닝 볼 밸브가 반도체 응용 분야에 적합합니까?

예. 이는 내식성과 청결성이 중요한 화학 물질 공급 시스템에 널리 사용됩니다.

5. PTFE 라이닝 밸브와 스테인레스 스틸 밸브의 차이점은 무엇입니까?

PTFE 라이닝 밸브는 금속 밸브 본체의 구조적 강도를 유지하면서 부식성 화학 물질로부터 훨씬 더 나은 보호 기능을 제공합니다.

결론

불소중합체 장비 제조 경험을 바탕으로 볼 때 PTFE 라이닝 볼 밸브는 부식성 화학 물질 취급을 위한 가장 신뢰할 수 있는 솔루션 중 하나로 남아 있습니다.

내화학성, 밀봉 성능, 내구성 및 작동 유연성이 결합되어 까다로운 산업 환경에 이상적입니다.

Jiangsu JIECHUANG New Materials Co., Ltd.에서는 전 세계 반도체, 제약, 전자 화학 및 산업 부문 고객을 위한 고급 불소중합체 장비, PTFE 라이닝 배관 시스템, 밸브 및 턴키 화학 공정 솔루션을 계속 개발하고 있습니다.
