파이프라인 제어용 산업용 불소 라이닝 버터플라이 밸브 - 부식성 유량 시스템을 위한 안정적인 솔루션

소개: 부식이 밸브를 계속 파괴하는 이유는 무엇입니까?

불소폴리머 라이닝 배관 시스템을 다루면서 저는 화학 공장 전반에 걸쳐 공통적인 문제를 목격했습니다. 즉, 표준 금속 밸브가 강산, 알칼리 또는 혼합 화학 매체에 노출되면 너무 일찍 작동하지 않는다는 것입니다.

이것이 바로 파이프라인 제어용 산업용 불소 라이닝 버터플라이 밸브가 실용적인 솔루션이 되는 지점입니다. 이는 화학, 반도체 및 공정 산업에서 발견되는 공격적인 부식 환경에 저항하면서 안정적인 흐름 제어를 유지하도록 설계되었습니다.

이 기사에서는 엔지니어링 실무와 현장 경험을 바탕으로 실제 산업 프로젝트에서 이 밸브를 평가, 선택 및 적용하는 방법을 안내하겠습니다.

목차

• 1. 불소 라이닝 버터플라이 밸브란 무엇입니까?

• 2. 핵심 구조 및 재료 선택

• 3. 기술적 성능 매개변수

• 4. 실제 프로젝트에서 사용하는 경우

• 5. 타 산업용 밸브와의 비교

• 6. 올바른 모델을 선택하는 방법

• 7. 설치 및 유지관리 팁

• 8. FAQ 섹션

불소 라이닝 버터플라이 밸브란 무엇입니까?

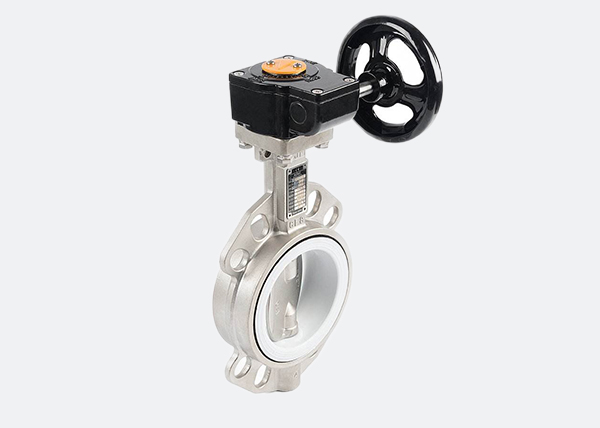

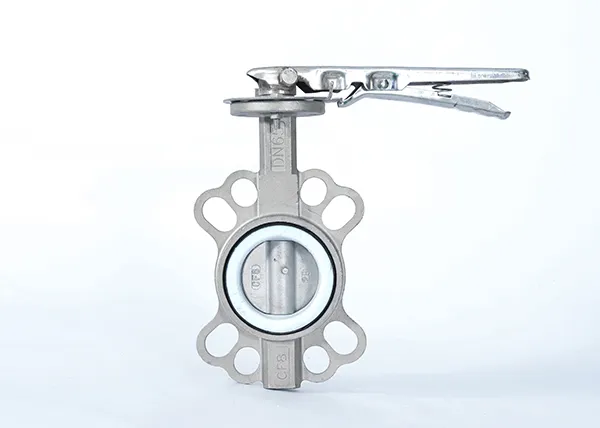

파이프라인 제어용 산업용 불소 라이닝 버터플라이 밸브는 부식성 파이프라인의 ON/OFF 및 스로틀 제어를 위해 설계된 1/4회전 밸브입니다.

주요 특징은 PTFE, FEP 또는 PFA로 만들어진 내부 라이닝으로, 금속 본체가 직접적인 화학 물질 접촉으로부터 격리됩니다.

내 경험에 따르면 이 구조는 산 전달 시스템, 용매 파이프라인 및 습식 화학 공정의 서비스 수명을 크게 연장합니다.

핵심 구조 및 재료 선택

파이프라인 제어용 산업용 불소 라이닝 버터플라이 밸브를 평가할 때 다음 세 가지 레이어에 중점을 둡니다.

• 본체 재질: 주강 또는 스테인리스강

• 라이닝 재질: PTFE / PFA / FEP

• 시트 밀봉: 불소고무 또는 PTFE 강화 밀봉 링

재료 성능 비교(출처: 산업용 밸브 엔지니어링 핸드북 2024)

기술적인 성능 매개변수

다음은 프로젝트 선택 시 자주 사용하는 단순화된 엔지니어링 참조입니다.

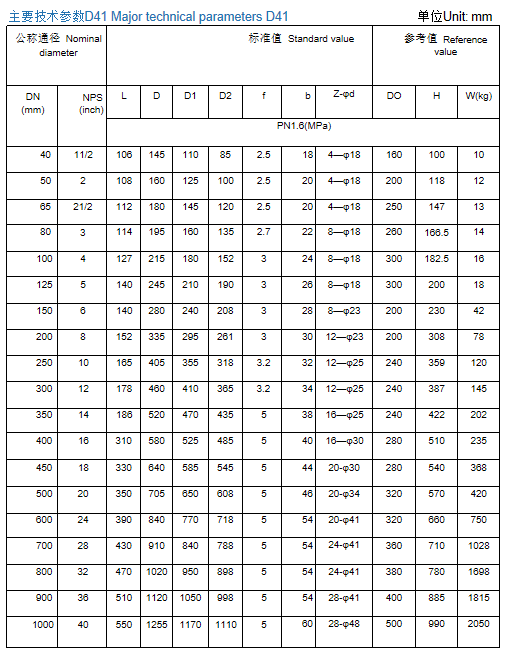

주요 작동 매개변수(출처: HG/T 3704 및 GB 표준)

이러한 매개변수를 통해 파이프라인 제어용 산업용 불소 라이닝 버터플라이 밸브는 표준 및 고순도 시스템 모두에 적합합니다.

실제 적용 시나리오

실제 엔지니어링 프로젝트에서 일반적으로 이 밸브가 다음과 같은 용도로 사용되는 것을 봅니다.

• 화학산/알칼리 이송 파이프라인

• 반도체 습식 공정 시스템

• 제약 반응액 제어

• 폐수 중화 시스템

• 정밀화학 생산라인

예를 들어, 습식 전자 화학 공장에서 우리는 파이프라인 제어용 산업용 불소 라이닝 버터플라이 밸브를 사용하여 HF산 노출로 인해 6~8개월마다 고장이 나는 스테인리스강 밸브를 교체했습니다. 전환 후 유지 관리 주기가 2년 이상으로 연장되었습니다.

다른 밸브와의 비교

올바른 밸브 유형을 선택하는 것은 단지 비용이 아니라 시스템 안정성에 관한 것입니다.

밸브 비교표(출처: 프로세스 엔지니어링 선택 가이드 2023)

내 현장 경험에 따르면 파이프라인 제어용 산업용 불소 라이닝 버터플라이 밸브는 비용과 내화학성 사이에서 최상의 균형을 제공합니다.

선택 가이드

밸브를 선택할 때 항상 다음에 중점을 두는 것이 좋습니다.

• 미디어의 화학적 조성

• 온도 변동 범위

• 필요한 밀봉 수준

• 자동화 요구 사항(수동 또는 공압)

고순도 시스템의 경우 오염 위험이 매우 낮기 때문에 일반적으로 파이프라인 제어용 산업용 불소 라이닝 버터플라이 밸브의 PFA 라이닝 버전을 권장합니다.

설치 및 유지 관리 팁

사이트 경험을 바탕으로 제가 항상 강조하는 핵심 사항은 다음과 같습니다.

• 볼트를 조이기 전에 항상 파이프라인 플랜지를 정렬하십시오.

• 라이너 변형을 방지하려면 과도한 토크를 피하십시오.

• 시동 전 압력 테스트 수행

• 6개월마다 액추에이터 응답을 확인하십시오.

• 씰을 호환 가능한 불소중합체 재료로만 교체하십시오.

올바른 설치는 파이프라인 제어용 산업용 불소 라이닝 버터플라이 밸브의 장기적인 성능에 직접적인 영향을 미칩니다.

FAQ

1. 이 밸브가 HF와 같은 강산을 처리할 수 있습니까?

예, PTFE 및 PFA 라이닝 버전은 강력한 내산성을 위해 설계되었습니다.

2. 일반적인 수명은 얼마나 됩니까?

안정적인 화학적 환경에서는 5~8년을 초과할 수 있습니다.

3. 고순도 시스템에 적합한가요?

예, 특히 반도체 공정에 사용되는 PFA 라인 버전입니다.

4. 자동화할 수 있나요?

예, 공압 및 전기 액추에이터를 지원합니다.

5. 주요 유지보수 요구사항은 무엇입니까?

정기적인 씰 검사 및 액츄에이터 성능 점검.

최종 생각

엔지니어링 관점에서 파이프라인 제어용 산업용 불소 라이닝 버터플라이 밸브는 단순한 구성 요소가 아니라 부식성 파이프라인 시스템의 안정성 요소입니다.

올바르게 선택하고 설치하면 가동 중지 시간이 크게 줄어들고 안전성이 향상되며 까다로운 산업 환경에서 일관된 프로세스 제어가 보장됩니다.
