탄소강 불소폴리머 라이닝 티: 부식성 화학 및 산업용 배관 시스템을 위한 완벽한 가이드
수년에 걸쳐 저는 수많은 화학 처리 시스템, 반도체 시설, 의약품 생산 라인에서 일해왔습니다. 거의 모든 프로젝트에서 한 가지 과제가 일관되게 나타납니다.
배관 시스템을 손상시키지 않고 부식성이 높은 유체를 안전하게 분할, 결합 또는 방향을 바꾸는 방법은 무엇입니까?
대답은 종종 올바른 파이프 피팅을 선택하는 것으로 귀결되며 가장 신뢰할 수 있는 솔루션 중 하나는 탄소강 불소중합체 라이닝 티입니다.
언뜻 보기에 티 피팅은 단순한 구성 요소처럼 보일 수 있습니다. 그러나 공격적인 화학 환경에서는 공정 안전, 흐름 효율성 및 장비 수명을 유지하는 데 중요한 역할을 합니다.
탄소강 불소중합체 라이닝 티는 탄소강의 기계적 강도와 PTFE, PFA, FEP 또는 ETFE와 같은 불소중합체 라이닝의 뛰어난 내식성을 결합합니다. 이 독특한 조합으로 인해 기존 금속 피팅이 조기에 고장나는 산업에서 선호되는 선택이 되었습니다.
이 가이드에서는 탄소강 불소폴리머 라이닝 티의 작동 방식, 사용 위치, 까다로운 산업 응용 분야에 적합한 솔루션을 선택하는 방법을 설명하면서 제조업체의 관점에서 실용적인 통찰력을 공유할 것입니다.
탄소강 불소폴리머 라이닝 티셔츠란 무엇입니까?
불소폴리머 라이닝이 중요한 이유
불소폴리머 라이닝 티셔츠의 주요 기능
산업용 애플리케이션 및 실제 사례
불소수지 라이닝 소재 비교
올바른 탄소강 불소폴리머 라이닝 티를 선택하는 방법
설치 및 유지 관리 모범 사례
자주 묻는 질문

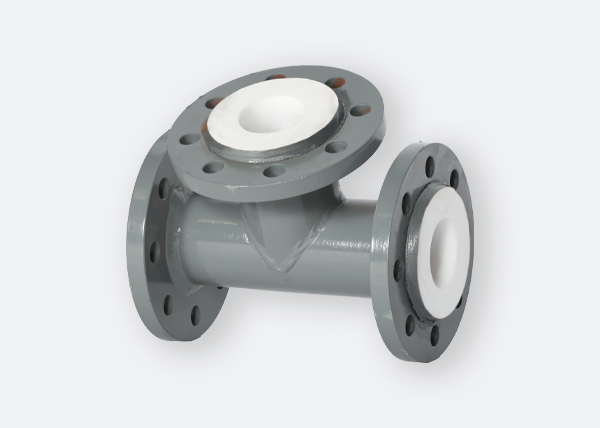

탄소강 불소폴리머 라이닝 티는 시스템을 부식으로부터 보호하면서 배관의 세 부분을 연결하도록 설계된 특수 파이프 피팅입니다.
외부 본체는 탄소강으로 제조되어 다음을 제공합니다.
높은 기계적 강도
구조적 안정성
내압성
긴 서비스 수명
내부 표면은 공정 유체를 금속 본체로부터 분리하는 불소중합체 재료로 라이닝되어 있습니다.
나는 종종 고객에게 다음과 같이 설명합니다.
탄소강은 강도를 제공하고 불소중합체 라이닝은 화학적 보호 기능을 제공합니다.
이러한 조합을 통해 피팅은 일반 강철 부품을 빠르게 손상시킬 수 있는 가혹한 작동 조건을 견딜 수 있습니다.
부식은 산업용 배관 시스템에서 가장 비용이 많이 드는 문제 중 하나입니다.
많은 공격적인 화학물질이 금속을 공격하여 다음과 같은 결과를 초래할 수 있습니다.
장비 고장
제품 오염
안전 위험
계획되지 않은 종료
불소폴리머 라이닝은 이 문제를 해결합니다.
우수한 내화학성
고온 내성
매끄러운 붙지 않는 표면
유지 관리 요구 사항 감소
긴 작동 수명
| 재산 | PTFE | PFA | FEP |
|---|---|---|---|
| 내화학성 | 훌륭한 | 훌륭한 | 매우 좋은 |
| 최대 온도 | 260°C | 260°C | 205°C |
| 표면 매끄러움 | 훌륭한 | 훌륭한 | 훌륭한 |
| 유연성 | 보통의 | 좋은 | 매우 좋은 |
출처: ASTM 불소중합체 표준 및 산업용 플라스틱 엔지니어링 핸드북, 2024.
부식성이 높은 환경에서 불소폴리머 라이닝 피팅은 장비 수명을 극적으로 연장할 수 있습니다.
많은 사람들은 티가 단순히 파이프를 연결한다고 생각합니다.
실제로 탄소강 불소폴리머 라이닝 티는 여러 가지 중요한 기능을 수행할 수 있습니다.
티는 하나의 프로세스 스트림을 두 개 이상의 별도 흐름 경로로 나눌 수 있습니다.
일반적인 예는 다음과 같습니다.
화학물질 유통 시스템
유틸리티 공급망
프로세스 분기 시스템
여러 프로세스 스트림이 단일 콘센트로 병합될 수 있습니다.
일반적인 응용 프로그램:
원자로 공급 시스템
믹싱 스테이션
컬렉션 헤더
티는 다양한 공정 유체의 혼합 제어를 용이하게 할 수 있습니다.
예는 다음과 같습니다:
화학 반응
투여 시스템
치료 과정
일부 시스템에서는 티가 서로 다른 스트림을 별도의 목적지로 안내하는 데 도움이 됩니다.
이러한 유연성으로 인해 현대 공정 플랜트의 필수 구성 요소가 되었습니다.
저는 다양한 산업 분야에서 탄소강 불소중합체 라이닝 티가 설치되는 것을 보았습니다.
용도:
산 이송 라인
알칼리 분배 시스템
용제 처리 시스템
일반적인 화학물질은 다음과 같습니다:
황산
염산
질산
수산화나트륨
응용 분야는 다음과 같습니다.
화학물질 투여 시스템
정수분배
공정 유체 라우팅
다음 용도로 널리 사용됩니다.
습식 화학물질 전달
고순도 공정 시스템
특수 화학물질 운송
사용 대상:
부식성 서비스 파이프라인
화학물질 주입 시스템
프로세스 제어 네트워크
한 화학 고객은 표준 탄소강 티를 불소폴리머 라이닝 티로 교체했으며 수년 동안 운영하면서 부식 관련 유지 관리를 크게 줄였습니다.
모든 불소폴리머 라이닝이 똑같은 성능을 발휘하는 것은 아닙니다.
올바른 재료를 선택하는 것은 공정 조건에 따라 다릅니다.
| 재료 | 내화학성 | 온도 저항 | 순도 수준 | 일반적인 응용 |
|---|---|---|---|---|
| PTFE | 훌륭한 | 훌륭한 | 높은 | 일반화학서비스 |
| PFA | 훌륭한 | 훌륭한 | 매우 높음 | 반도체 산업 |
| FEP | 매우 좋은 | 좋은 | 높은 | 적당한 온도 시스템 |
| ETFE | 좋은 | 좋은 | 중간 | 기계적 마모 환경 |
출처: 산업 부식 엔지니어링 가이드, 2024.
내 경험에 따르면 PTFE와 PFA는 까다로운 화학 처리 시스템에 가장 일반적인 선택입니다.
적절한 티를 선택하려면 단순히 파이프 크기를 맞추는 것 이상이 필요합니다.
고려하다:
화학물질 종류
집중
공정 조건
선택하기 전에 항상 호환성을 확인하십시오.
불소중합체마다 온도 한계가 다릅니다.
온도가 높을수록 PTFE 또는 PFA 라이닝이 필요할 수 있습니다.
압력은 다음에 영향을 미칩니다.
티 디자인
벽 두께
연결 방법
평가하다:
흐름 방향
혼합 요구 사항
배포 요구
일반적인 옵션은 다음과 같습니다.
플랜지 연결
용접 연결
맞춤형 프로세스 연결
적절한 선택은 신뢰성과 운영 효율성을 모두 향상시킵니다.
최고급 품질의 피팅이라도 적절한 설치가 필요합니다.
나는 항상 다음을 권장합니다.
배관을 정확하게 정렬
과도한 기계적 스트레스를 피하십시오
토크 사양을 따르세요.
설치 전 라이닝 검사
정기 검사에는 다음이 포함되어야 합니다.
육안 검사
누출 검사
연결 무결성 확인
라이닝 상태 평가
파이프 정렬 불량
과도한 볼트 조임
지지되지 않는 배관 하중
부적절한 열팽창 허용치
대부분의 실패는 재료 결함보다는 설치 오류로 인해 발생합니다.
산업용 배관 시스템에서 부식성 공정 유체를 분할, 결합, 혼합 또는 방향 전환하는 데 사용됩니다.
불소폴리머 라이닝은 많은 공격적인 화학물질에 대해 훨씬 더 나은 저항성을 제공합니다.
화학 처리, 의약품, 반도체, 석유화학, 전자 화학 제조.
예. PTFE 및 PFA 라이닝은 일반적으로 최대 약 260°C의 온도를 견딜 수 있습니다.
PTFE는 우수한 내화학성과 온도 성능으로 인해 가장 널리 사용되는 불소중합체 라이닝 재료 중 하나입니다.
불소중합체 장비 제조 경험을 바탕으로 탄소강 불소중합체 라이닝 티는 부식성 공정 유체를 처리하기 위한 가장 신뢰할 수 있는 솔루션 중 하나를 제공합니다.
탄소강의 강도와 불소중합체의 뛰어난 내화학성을 결합한 이 제품은 현대 산업 배관 시스템에 없어서는 안 될 요소입니다.
Jiangsu JIECHUANG New Materials Co., Ltd.에서는 화학 처리, 반도체, 제약 및 전자 화학 분야 고객을 위한 고급 불소폴리머 라이닝 배관 시스템, 밸브, 저장 탱크 및 턴키 엔지니어링 솔루션을 지속적으로 개발하고 있습니다.
